机器人电缆(抗扭,屏蔽)机器人手臂电缆
来源:www.jiaroudianlan.com | 作者:嘉柔电缆 | 发布时间: 2023-03-06 | 193 次浏览 | 分享到:

产品优势

  • (可选)带屏蔽、耐磨损和耐油的pur机器人电缆,适用于动态的弯曲和扭转运动,为多达1千万次扭转运动而设计

  • 电缆外径小,节省安装空间

  • 采用坚固的pur外护套,低粘性表面,耐磨以及耐划痕,在有机械应力的恶劣环境下更耐用

  • 各类含矿物油成分的润滑剂,稀释酸、碱水溶液及其它化学介质

  • 度范围广,低温保持柔性,适用于严酷的气候环境

  • 蔽型机器人电缆具备可用于避免受到电磁干扰影响的屏蔽层

应用范围

  • 工业机械和机床行业

  • 自动化设备

  • 汽车行业

  • 用于动力拖链或移动机械移动部件

  • 在曲臂式机器人的线缆/管线包内,以及门架式机器人

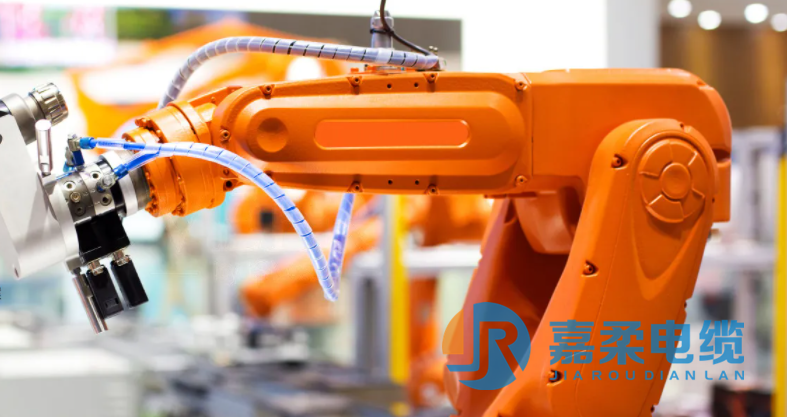

机器人电缆

产品结构

  • 超细裸铜丝绞合导体

  • 芯线绝缘:tpe

  • 芯线层绞

  • 缠有ptfe带

  • 镀锡铜丝屏蔽绕包

  • 聚氨酯护套,黑色(ral 9005)

部分技术参数

  • 芯线标识

       ≤0.34mm²:din 47100芯线色标

       0.5mm²及以上:黑色芯线带白色数字

  • 互电容

       芯/芯:约100 nf/km

       芯/屏:约120 nf/km

  • 电感:约0.7 mh/km

  • 抗扭:扭转符合定制±180°/m

  • 弯曲半径

       移动安装:7.5 x 外径

       固定安装:4 x 外径

  • 额定电压

       ≤0.34mm²:48v ac

       0.5mm²及以上:300/500v

  • 测试电压

       ≤0.34mm²:1500v

       0.5mm²及以上:3000v

  • 接地保护芯线

       g=含 黄绿接地保护芯线

       x=不含黄绿接地保护芯线

  • 温度范围

       移动安装:-30℃至 90℃

       固定安装:-40℃至 90℃

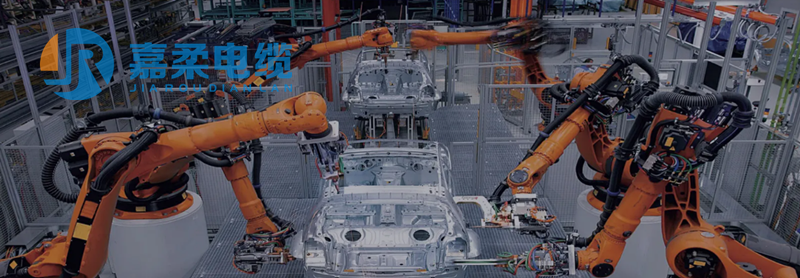

机器人电缆

芯线数和导体标称

截面(mm²)

近似外径

(mm)

电缆近似重量

(kg/km)

● 耐磨损和耐油的pur机器人电缆,适用于动态的弯曲和扭转运动

7x0.25

6.2

48

25x0.25

10.2

141

2x0.34

5.0

27

18g0.5

11.2

120

24g0.5

13.3

254

4g0.75

6.6

63

14g0.75

11.2

199

2x1.0

6.2

47

3g1.0

6.5

61

4g1.0

7.0

76

7g1.0

9.3

131

12g1.0

11.5

216

16g1.0 (2x1.0)

16.0

376

18g1.0

13.2

287

23g1.0 (2x1.0)

17.3

470

25g1.0

16.4

433

34g1.0

19.9

571

41g1.0

22.3

705

18g1.5

15.8

446

3g2.5

9.3

136

4g2.5

10.1

171

3g16

21.4

721

3g25

26.2

1178

3g35

28.8

1559

● 带屏蔽、耐磨损和耐油的pur机器人电缆,适用于动态的弯曲和扭转运动

12x0.14

6.7

69

3x2x0.14

6.2

44

25x0.25

11.1

183

4x0.34

5.7

46

5x2x0.34

9.1

114

12g1.5

14.0

395

备注

包装形式:≤30kg时卷装,>30kg时盘装

订货时请注明包装规格(如1x500m盘装或5x100m卷装)

……
