产品优势

• 应用于高动态拖链·编码器传输,反馈系统，有认证

• 速度和加速度更快，提高机器的经济效率

• 适合于多家制造商生产的编码器程序

• 外径细，重量和体积都已优化

• 采用坚固的pur外护套，在有机械应力的恶劣环境下更耐用

• 防各类含矿物油成分的润滑剂、稀释酸、碱水溶液以及其他化学介质

• 温度范围广，适用于严酷的气候环境

• 高抗弯镀锡铜丝编织屏蔽，抗电磁干扰

应用范围

• 伺服控制器和编码器/分解器之间的连接电缆，连接伺服控制器和测速发电机

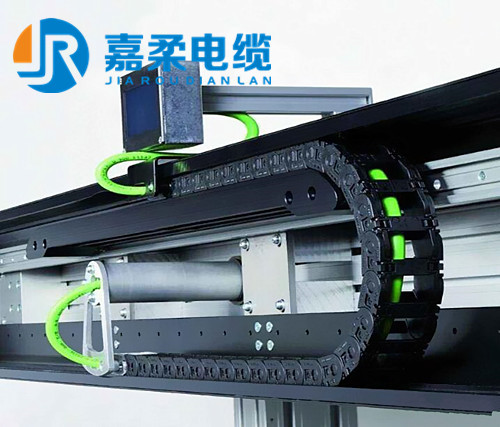

• 用于拖链或机械移动部件

• 低电容设计而实现更长电缆连接

• 适用于在装配或拾取放置设备中，装配线、生产线等几乎所有设备中

• 尤其适用于机床和传输线的潮湿区域内

• 用于室内和室外，耐磨以及耐划痕，完全耐油



产品结构

• 超细裸铜丝或镀锡丝铜丝导体（6类）

• 芯线绝缘：特制高强度混合弹性体绝缘材料

• 芯线（或芯线对）层绞或绞合成束

• 更多细节参照上海嘉柔数据参数表

• 无纺材料绕包

• 镀锡铜丝编织屏蔽

• pur聚氨酯护套，绿色（类似ral 6018）

部分技术参数

• 线芯标识：参照din 47100标准，详细信息请联系我司工作人员详询

• 导体绞合：参照vde 0295 6类/iec 60228 6类标准的超细裸铜丝或镀锡铜丝

• 弯曲半径

  移动安装：7.5 x 电缆外径

  固定安装：4 x 电缆外径

• 额定电压：30v

• 测试电压

  芯线/芯线：1500v

  芯线/屏蔽：750v

• 弯曲循环与运行参数：访问www.jiaroudianlan.com参见或联系我司工作人员详询

• 温度范围

  移动安装：-30℃至 90℃

  固定安装：-40℃至 90℃



• 芯线数和导体标称截面mm²	外径（mm）约	电缆重量kg/km
  4x2x0.34 4x0.5	8.9	125
  3x(2x0.34) 2x0.5	8.9	120
  3x(2x0.14) 4x0.14 2x0.5	8.8	110
  3x(2x0.14) 4x0.14 2x0.5 4x0.22	9.4	130
  9x0.5	8.8	110
  4x2x0.25 2x1.0	8.8	109
  6x2x0.25 2x0.5	10.3	121
  10x0.14 2x0.5	7.7	82
  10x0.14 4x0.5	8.1	98
  4x2x0.14 4x0.5	8.2	95
  4x2x0.5	7.6	75
  8x2x0.18	7.8	85
  4x2x0.18	6.4	52
  12x0.22	6.9	73
  4x2x0.25 2x0.5	8.5	98
  2x2x0.14 2x(2x0.14) 4x0.5 (4x0.14)	9.1	135
  2x(2x0.25) 2x0.5	8.7	98
  2x2x0.25 2x0.5	7.3	72

备注

• 包装形式：≤30kg时卷装，＞30kg时盘装

• 订货时请注明包装规格（如1x500m盘装或5x100m卷装）

• 更多产品规格详细参数请联系我司工作人员详询；

• 其他截面积和芯线数可根据要求提供定制；

• 特殊要求的电缆可根据场合定制，敬请联系我司工作人员。

  ……
