高柔性移动拖链网线和普通网线的区别
来源:www.jiaroudianlan.com | 作者:嘉柔电缆 | 发布时间: 2022-03-14 | 629 次浏览 | 分享到:
本文主要由上海嘉柔电缆介绍高柔性移动拖链网线和普通网线的区别,拖链网线是以高柔性、移动耐弯曲、耐油防浅水、耐磨且满足拖链系统运行要求著称;适用于干燥或潮湿的室内,特别是工业使用环境下的频繁弯曲场合,具有较强的抗外界电磁干扰能力,保证数据及信号稳定传输,特别适用于对抗电磁干扰要求较高的场合。涉及拖链专用网线的生产结构,包括电缆导体、线芯绝缘、成缆绞合节距和屏蔽材料以及屏蔽结构、外护套材料等都是与普通网线有很大区别的。

本文主要由上海嘉柔电缆介绍高柔性移动拖链网线和普通网线的区别,拖链网线是以高柔性、移动耐弯曲、耐油防浅水、耐磨且满足拖链系统运行要求著称;适用于干燥或潮湿的室内,特别是工业使用环境下的频繁弯曲场合,具有较强的抗外界电磁干扰能力,保证数据及信号稳定传输,特别适用于对抗电磁干扰要求较高的场合。涉及拖链专用网线的生产结构,包括电缆导体、线芯绝缘、成缆绞合节距和屏蔽材料以及屏蔽结构、外护套材料等都是与普通网线有很大区别的。

拖链网线13918237936

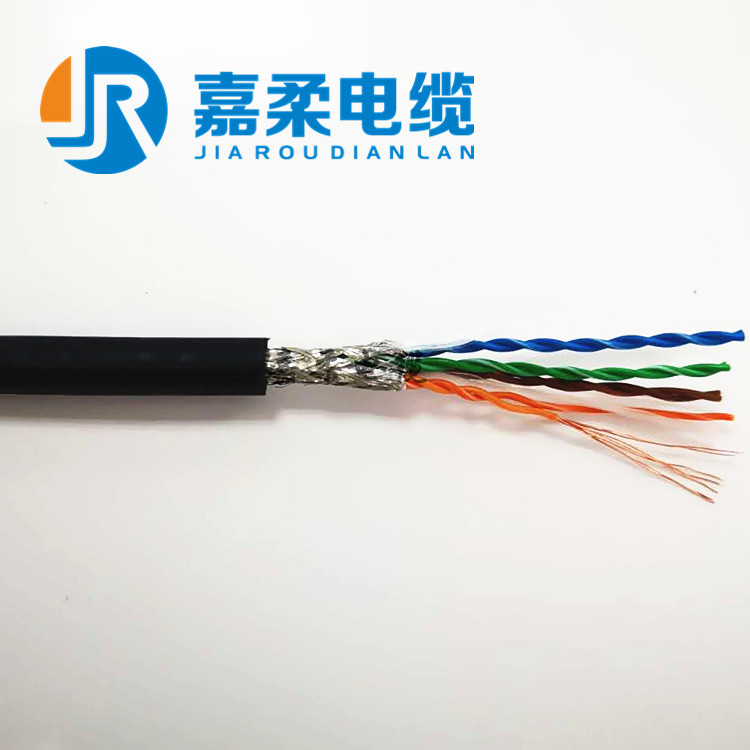

以我司(上海嘉柔电线电缆有限公司)高柔性拖链网线cat5e系列为例,简述该类型产品基本结构:

1导体结构

一般来说导体越细,电缆的柔韧性越好,但导体过细,会产生电缆缠绕现象。一系列长期的实验提供了我司生产cat5e拖链网线7/0.19的导体组合结构优化铜丝绞合节距。

2芯线绝缘

电缆内的绝缘材料不能彼此粘滞而且绝缘层还需要支撑每股单股的导线。同时拖链网线的线芯还需要具备更好的信号传输能力;因此只有在高压成型的高密度pe材料才能用于拖链系统数百万米电缆中,并在实际应用过程中证实他的可靠性。

3、成缆绞合

2芯线以短节距绞合,再将所有线对集成抗拉元件按运动状态设计以短节距绞合;芯线对绞,可降低线缆内部芯线之间的电磁干扰;

4抗拉中心

拖链网线的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充(而不是像通常情况下,用一些填充料或废塑料制成的垃圾芯线填充)这种方法能有效的保护绞线结构,防止绞线游离到电缆的中心区域。

5屏蔽

用优化的编织角度将镀锡铜丝屏蔽层紧紧的编织在电缆本体外,松散的编织带会降低emc的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。同时使线缆具有较强的抗外界电磁干扰能力,保证数据及信号稳定传输,特别适用于对抗电磁干扰要求较高的场合。

6、外护套

由不同的改良材料制成的外护套具有不同的功能,有抗uv功能的,有抗低温功能的,有耐油的以及成本优化的。但所有的这些外护套都有一个共同点,耐磨性,并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能,当然应该是高压成型的

拖链网线13918237936

 以上由国产优质卷筒电缆|渣吊,垃圾吊电缆|抓斗电缆|伺服电缆|编码器电缆|耐海水电缆|铲运机电缆|耐低温电缆|扁电缆|拖链电缆源头工厂_上海嘉柔电线电缆有限公司发布于“高柔性移动拖链网线和普通网线的区别”,未经允许,严禁转载!因篇幅有限,涉及拖链网线的更多产品应用特性以及安装规范未能一一列出,另我司还可贴合工况设计定制生产更多综合功能复合型电缆产品,欢迎来电我司工作人员详询。
